http://club.osinka.ru/topic-59260?p=19502203#19502203

Дамы, подскажите, я правильно понимаю, что для этой пф на Бразере требуется почти 30 проходов ажуркой и только 1 туда-обратно основной кареткой? А с иглами ничего не случится?

да правильно, только после проходов ажурки надо делать не один, а 2 ряда основной кареткой. Ажур конечно не очень хорош для игл. Но если ажурная каретка хорошо отлажена, смазана, пряжа взята эластичная, рабочей толщины, и вы ажуркой работаете медленно и плавно - то все будет с иглами нормально.

http://forum.irina-style.org.ua/index.php/topic,237.msg11814.html#msg11814

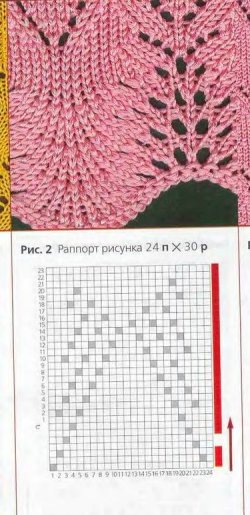

На фото - диаграмма. Слева стоит цифра 8 - это вяжет основная каретка, а до нее - это деккеровка ажуркой. Для разметки на перфокарте - обозначения передвиньте на 7 рядов вверх: по ним вы будете вязать (их будете видеть над прорезью перфорационного устройства).

Серия сообщений "Ажур":
Часть 1 - Павлиный хвост
Часть 2 - Кайма
Часть 3 - Полезное

      Вот нашла на форуме "Любо -Дело"  может кому пригодится.

Настройка ажурной каретки BROTHER
(если не перебрасывает петли или делает это частично).

Сделала так:
1. Сняла щётки, чтобы было видно, как происходит процесс переброса.
2. Посмотрела положение регулируемой детали относительно других с той стороны, где всё отлично работает и сравнила с "бракующей". Так я увидела, куда надо сместить.
3. Деталь регулировки крепится 2-мя болтиками и от них на мостике остаются следы. Вот их я и использовала, как ориентиры для смещения. И микрометр мне не понадобился. " src="http://lubodelo.getbb.ru/images/smilies/cooler_dance3.gif" title="Всё пучком!" />

Вязала мерсеризированный хлопок 50г / 211 м, на плотности 5. Может на другой пряже надо будет ещё подрегулировать.
Счастье моё не описать, ведь механика у меня по близости нет.Вот эти щётки нужно открутить, чтобы увидеть движение игл во время декеровки, глядя сверху через отверстие в мостике.



Эти болтики для регулировки. Они парные и нужно ослаблять оба для смещения регулируемой детали. Ка писала Таня: левые - для регулировки переброса налево, а правые - направо.



А вот это, не очень видно, и есть детали, отвечающие за качество переноса петель.



Регулируемая деталь направляет отобранные иглы к месту, где в растянутые петли входят неотобранные иглы. Суть в том, что регулируется подача игл к месту вхождения. Если раньше или позже, получается брак.

ДОПИСАНО:

Описание регулировки ажурной каретки Brother.

Так как нам нужна хорошо настроенная каретка, начнём с начала. Извиняюсь за такую "жвачку", но по-моему лучше один раз разжевать.

ПОДГОТОВКА: С ажурной каретки снимите щётки!!! (это я показывала на фото). Сделайте заработок эластичной пряжей (шерсть, полушерсть) и желательно скрученной, чтобы не слоилась. Если стоит пруток - уберите, потому что не каждый ажур с ним вяжется хорошо. Нам ведь надо настроить каретку, тогда максимально упростим это дело разными нюансами . Сделайте заработок 10-15 рядов на 25-0-25, этого будет достаточно. Плотность... чтобы петли были средние, не затянутые и не слишком большие. Хорошо настраивать на простой сетке, у меня в машине № 103. На каретке включено положение N. Я использую минимальную оттяжку, для этого образца кошка на середину гребёнки и 2 кошки на края, чтобы петли провязывались.
ПОЛОЖЕНИЕ: Если перевернёте каретку, Вам будет видно 2 парные жестяные детали на мостике. Это будет деталь - №1. Переверните так, как каретка будет стоять на машине и загляните в щель. Там тоже 2 парные детали крепятся на нижней чисти мостика, это деталь - №2. И последние тоже парные, которые Вы будете двигать, крепятся с лицевой стороны мостика, каждая двумя болтиками - №3.
Получается, что деталь №3 находится между №1 и №2. Для начала Вам нужно ослабить болтики и установить №3 одинаково относительно 2-х других. С обеих сторон. Болтики не туго затянуть. Это сделать до первой пробы.
ПРОЦЕСС РЕГУЛИРОВКИ: Первый проход ажуркой - отбор игл по рисунку. Второй проход - ажурка перекидывает петли с отобранных игл на неотобранные. Смотрите в щель, щётки сняты и там всё видно. Ведите медленно, чтобы уловить и понять сам процесс переноса. Я Вам его опишу словами, чтобы легче было понять, что вообще от ажурки требовать .
Итак смотрим! Ведём второй раз, нужный процесс всегда происходит со стороны в которою ведём каретку.
При соприкосновении с регулируемой деталью №3, отобранная игла уклоняется в сторону. В это время уголок большой жестяной детали №1 растягивает петлю на отобранной игле. Затем петля соскакивает и в этот момент в неё входит неотобранная игла. Они как бы сцепляются вместе. Далее они двигаются к детали рассоединения №2. Отобранная игла идёт сверху и соскакивает как с трамплина, а неотобранная игла проходит внизу и в этот момент возвращается в РП и стягивает петлю за язычёк отобранной иглы, которая при возврате в РП остаётся пустой. Результат - на неотобранных иглах по 2 петли. Провяжите 4 ряда основной кареткой и повторите то же в другую сторону. Регулировать надо самое начало, когда уклоняется отобранная игла. Должно быть так, чтобы неотобранная игла успевала входить в растянутую петлю.
Всё описанное для регулировки каретки! Когда при всех этих условиях каретка будет отрегулированна - можно будет и пряжу другую, и плотность, и оттяжку...... Важно чтобы иглы были хорошие.

Источник:http://lubodelo.getbb.ru/viewtopic.php?f=2&t=2...mp;sk=t&sd=a&start=430
